產品介紹

　　中意礦機經過多年經驗研發的PFW歐版反擊破碎機性能更佳，對破碎腔進行了優化，轉子采用重型化設計，改進了板錘的固定裝置，使得板錘固定的可靠性更高，增加了人性化的設計，使維修更方便。PFW歐版反擊破碎機主要用于冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門，在高速公路建設、水利工程、建筑碎石、機制砂加工等領域廣泛應用，非常適合對各種軟、中硬礦石進行粗碎、中碎、細碎作業。

產品特點

1.優化的腔型，更高的產量，實現大破碎比，減少投資。

2.加大了進料口設計，可破碎更大的物料，在破碎石灰石等中硬物料時，可代替顎式破碎機;處理料度大的鋼筋混凝土等建筑垃圾時，更具優勢。

3.通過對增加研磨腔的設計，可實現大破碎比，使排料更小，產品料形更優。給客戶更多選擇，擴大了應用范圍。

4.轉子重型化設計，不但增加了可靠性，還提高了轉子的轉動慣量，可提高破碎機的處理能力;改進板錘固定方式，使板錘的更換更方便，固定更可靠。

5.優化了過載和過鐵保護裝置，反擊板在過載的情況下可以回縮，一旦載荷值恢復正常，反擊板會回到預設位置并正常工作。

6.采用液壓助力設計，大大方便調整排礦口，便于打開上機架進入破碎機內部進行檢查、維修和更換。

工作原理

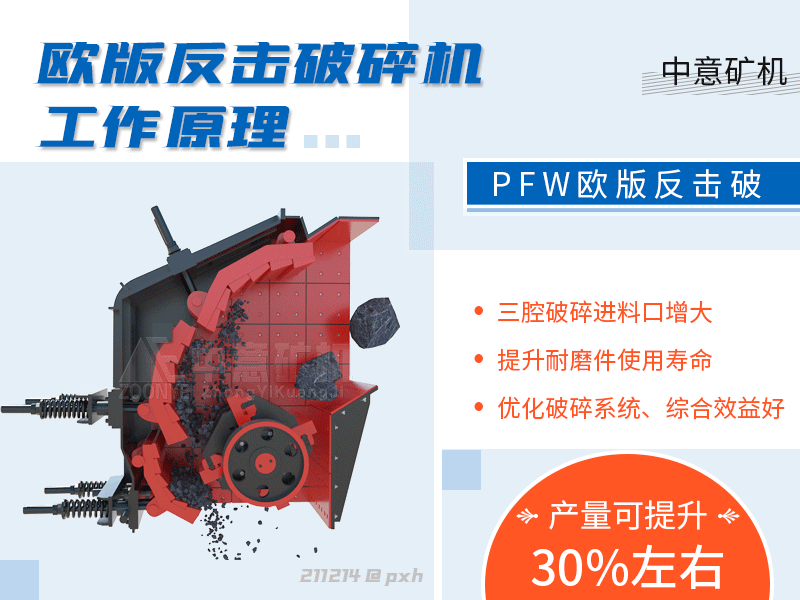

PFW歐版反擊破工作原理

結構組成

　　本機器是一種利用沖擊能來破碎物料的破碎機械。當物料進入板錘作用區時，受到板錘的高速?zèng)_擊而破碎，并被拋向安裝在轉子上方的反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎。此過程重復進行，直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料粒度和物料形狀的目的。本機在反擊板后采用彈簧保險裝置，當非破碎物進入破碎腔后，前后反擊架后退，非破碎物從機內排出。

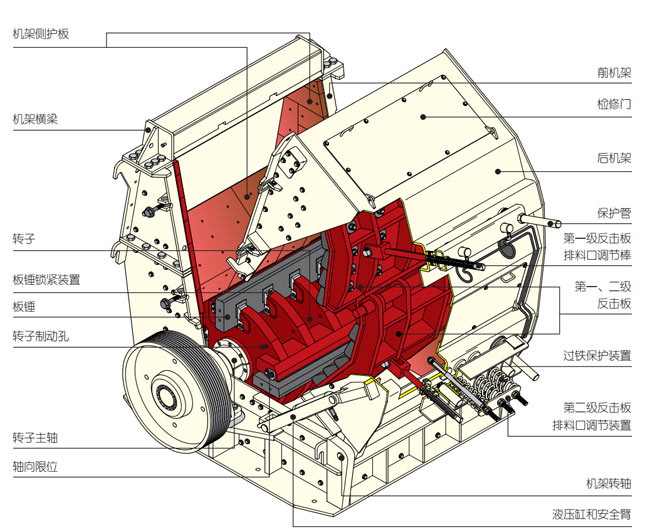

歐版反擊破結構組成

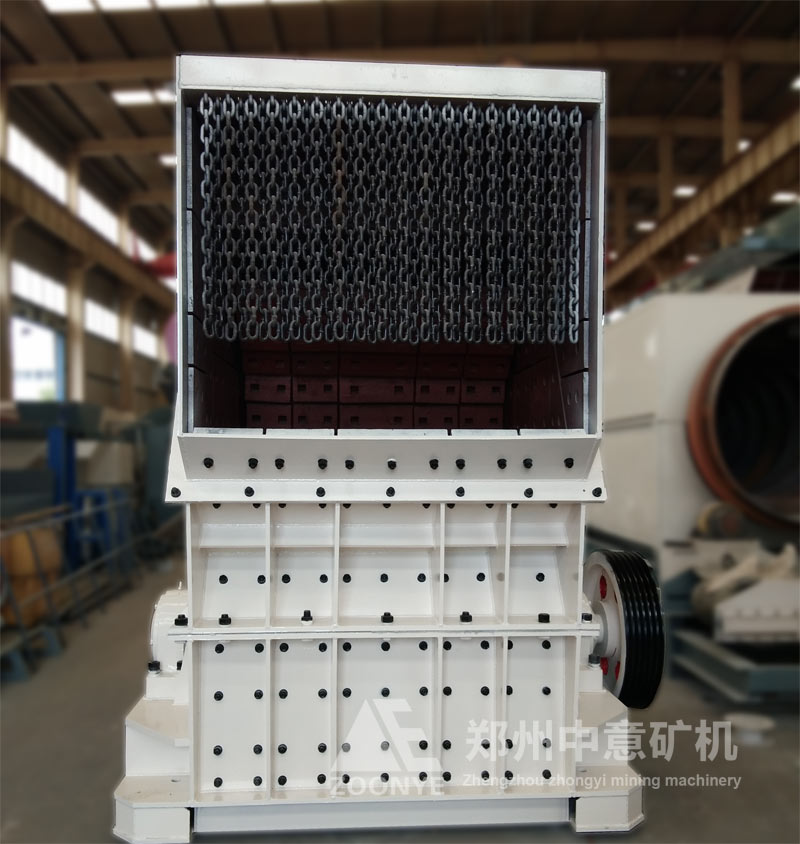

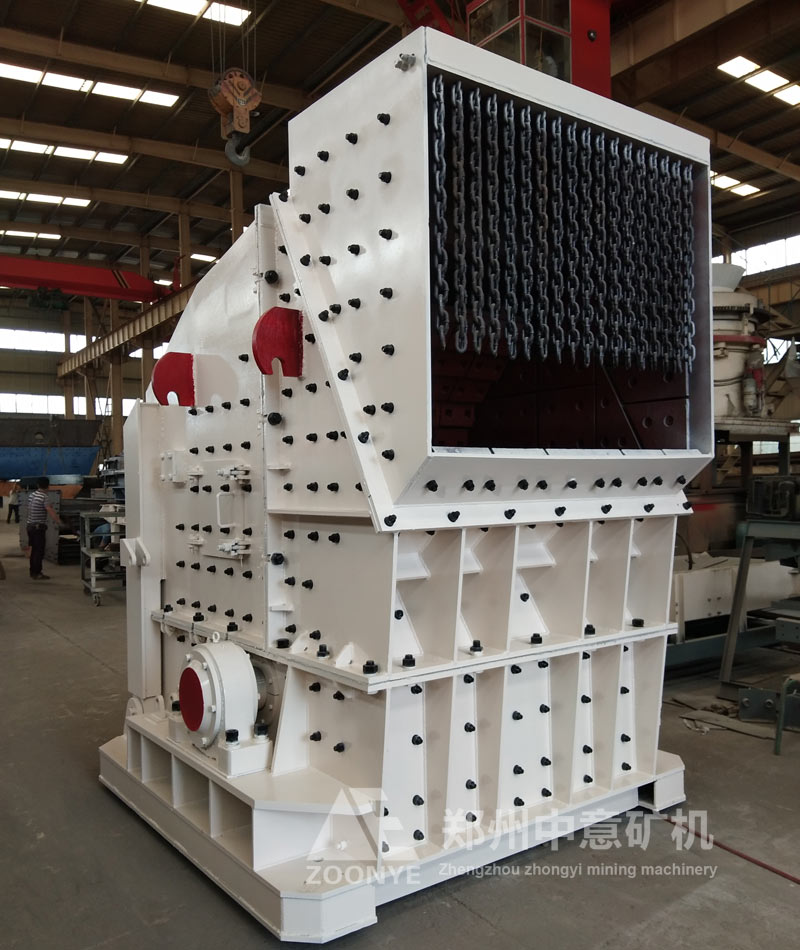

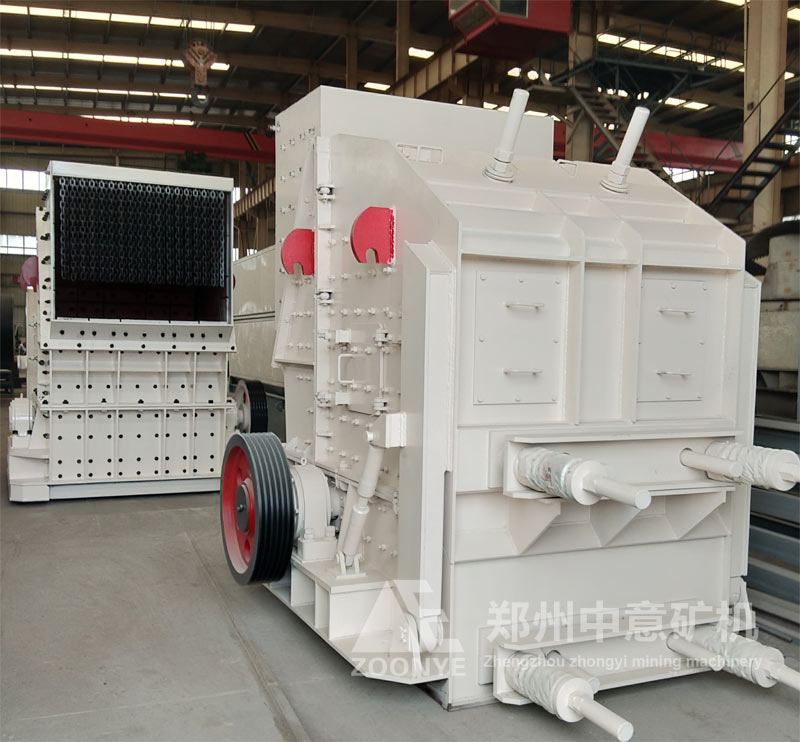

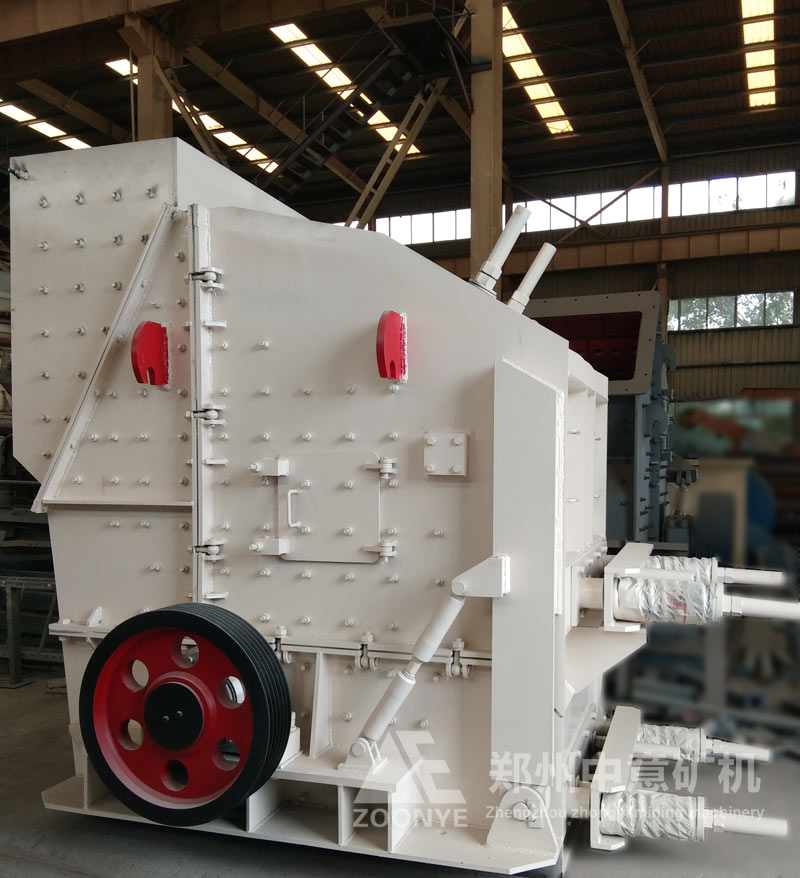

廠家實拍

客戶案例

技術參數
