產品介紹

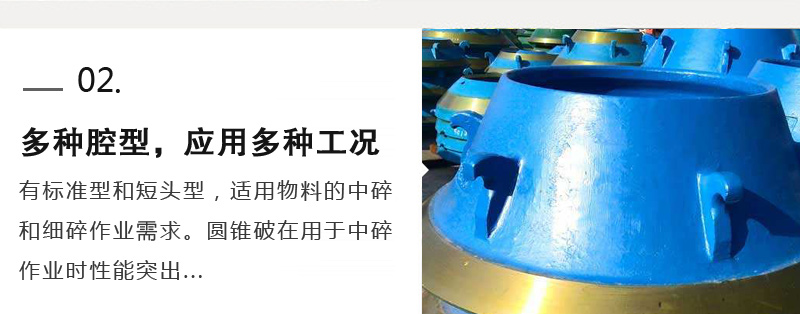

　　彈簧圓錐破碎機經過不斷發展，能夠效率高、可靠，而且經濟地將物料破碎，成為滿足客戶要求的產品。鄭州中意礦機這款彈簧圓錐破碎機技術穩定，破碎效率高，生產成本更低，砂石骨料質量好，能夠充分適應各種破碎工況，即使堅硬的巖石也能夠應付自如。本機分為標準型和短頭型，一般而言，標準型給料粒度大，排料粒度也較粗;短頭型的破碎錐較陡，給料粒度較小，有利于生產細粒級的物料。所以標準型的一般用于粗、中碎，短頭型用于中、細碎。

產品優勢

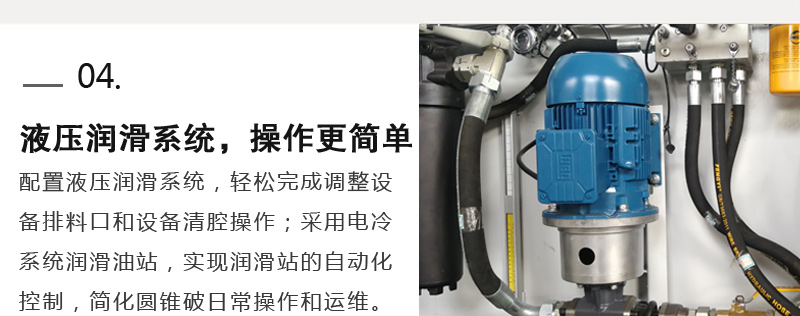

1、設備在運行時，當不可破碎的物料進入破碎腔內部時，液壓系統可以讓破碎機的動錐自然下退，從而保護設備不受損害，當異物被自然排出后，動錐自動復位，破碎機可繼續正常工作。

2、易損件均使用耐磨材料，使得易損件不再容易磨損，壽命增長，同時減少因更換設備而浪費的時間，在減低成本的同時提高工作效率。

3、所有零部件都可輕松拿出，無需對破碎機進行大幅度拆卸工作，簡簡單單就可進行維修工作。

4、采用干油或水兩種密封方式，使得灰塵不易進入機體內部，從而保證潤滑油長期清潔，軸承也因此受益不小，不僅運轉可靠，而且軸承的壽命也增加了。

5、工作時，物料夾在兩椎體之間，受到擠壓和剪切作用，破碎力度較大，同時出料均勻，對椎體表面磨損也均勻。

工作原理

彈簧圓錐破碎機工作原理

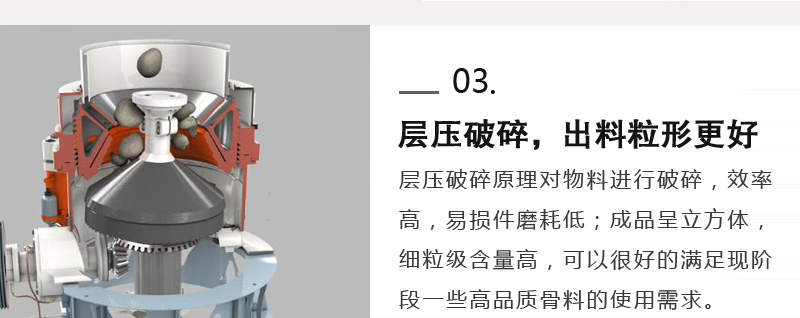

　　彈簧圓錐破碎機工作時，電動機通過傳動裝置帶動偏心套旋轉，動錐在偏心軸套的迫動下做旋轉擺動，動錐靠近靜錐的區段即成為破碎腔。待破碎物料從入料口進入后，受到動錐和靜錐的多次擠壓和撞擊，形成符合要求粒度的物料。當動錐離開該區段時，已成形物料在自身重力作用下下落，從錐底排出。

結構組成

PSG系列彈簧圓錐破碎機結構組成

1. 機體;2.止動齒輪;3.圓錐頭;4.壓套;5.U型螺栓;6.鎖緊套;7.鎖緊缸;8.支撐套;9.調整套;10.定錐襯板;11.動錐襯板;12.主軸;13.動錐驅體;14.碗型軸瓦;15.碗型軸承架;16.平衡重;17.大錐齒輪;18.錐形套;19.偏心套;20.大襯套;21.機架;22.底盤;23.止動盤;24.擋鐵;25.條鐵;26.防塵罩;27.推動缸;28.水錐齒輪;29.水平軸;30.聯軸器

廠家實拍

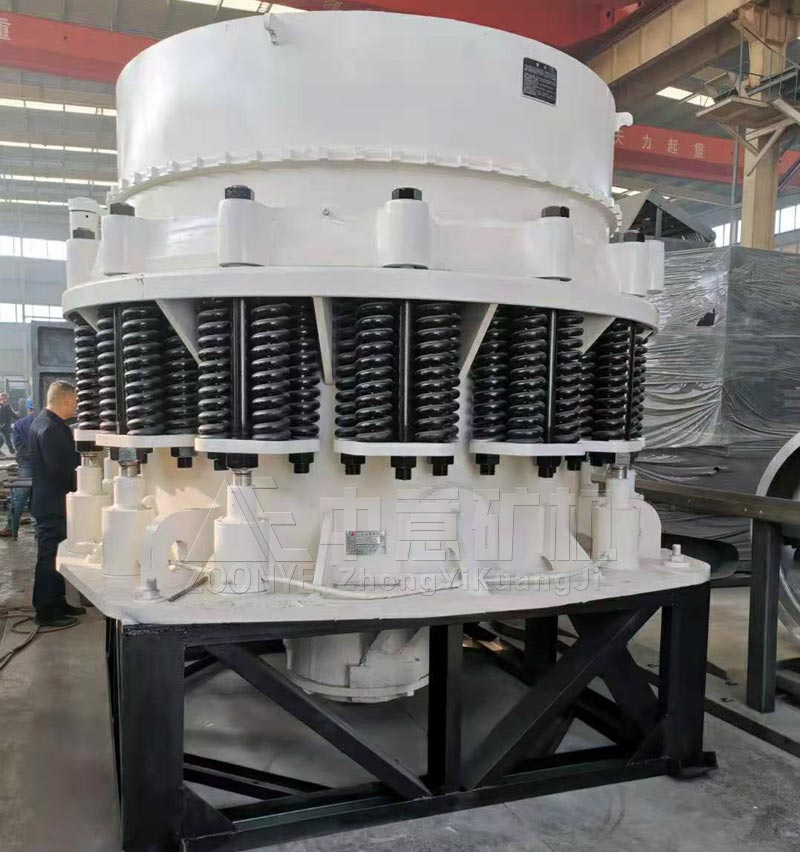

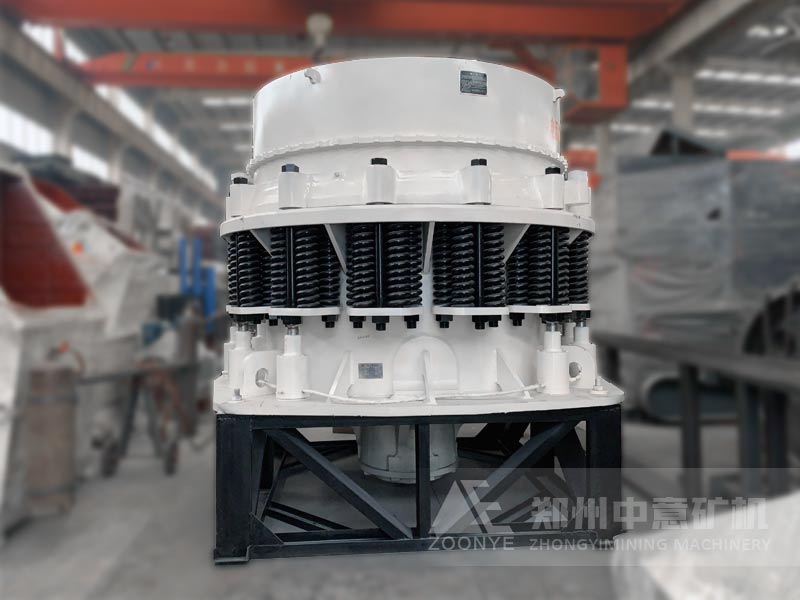

復合式彈簧圓錐破碎機車間實拍

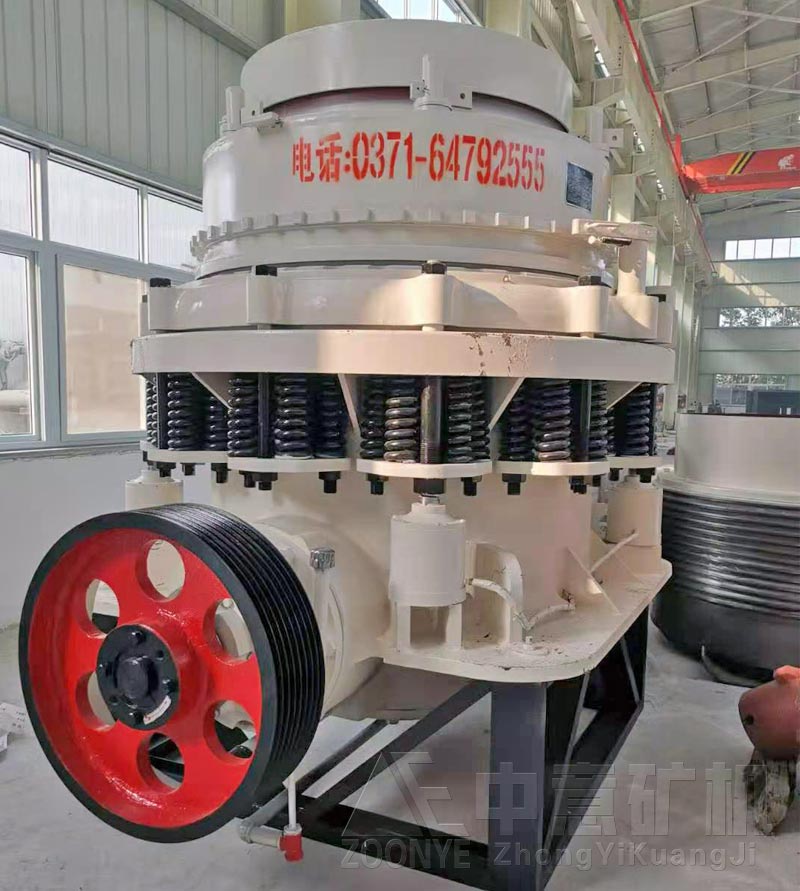

彈簧圓錐破出廠前試機

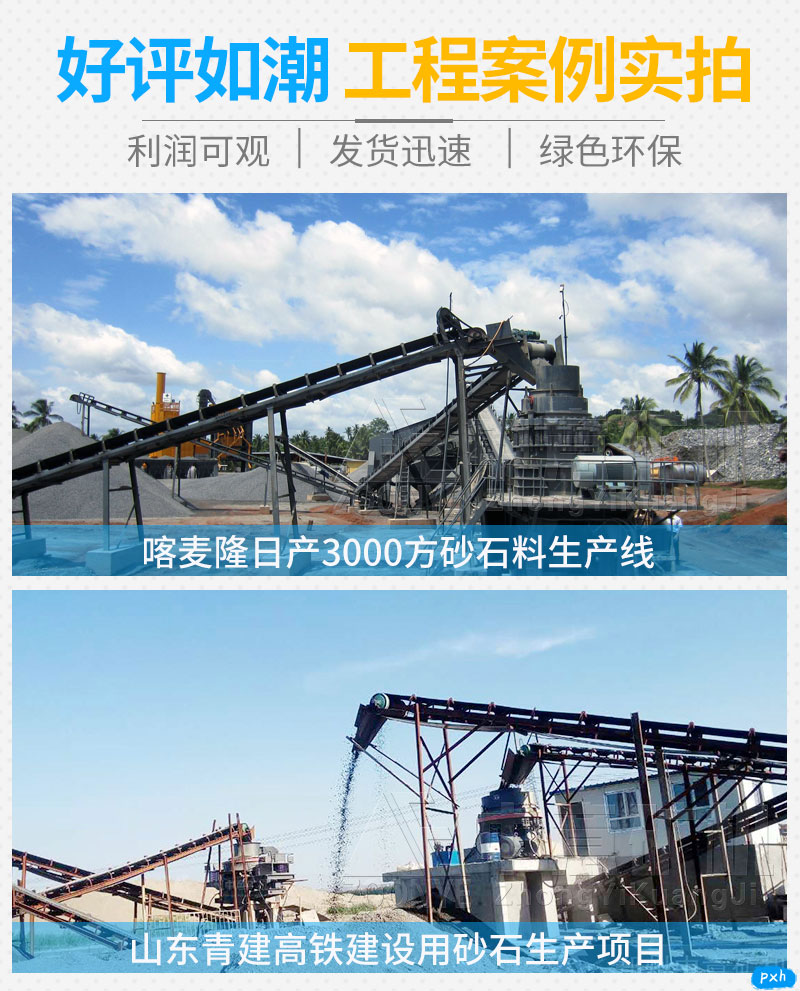

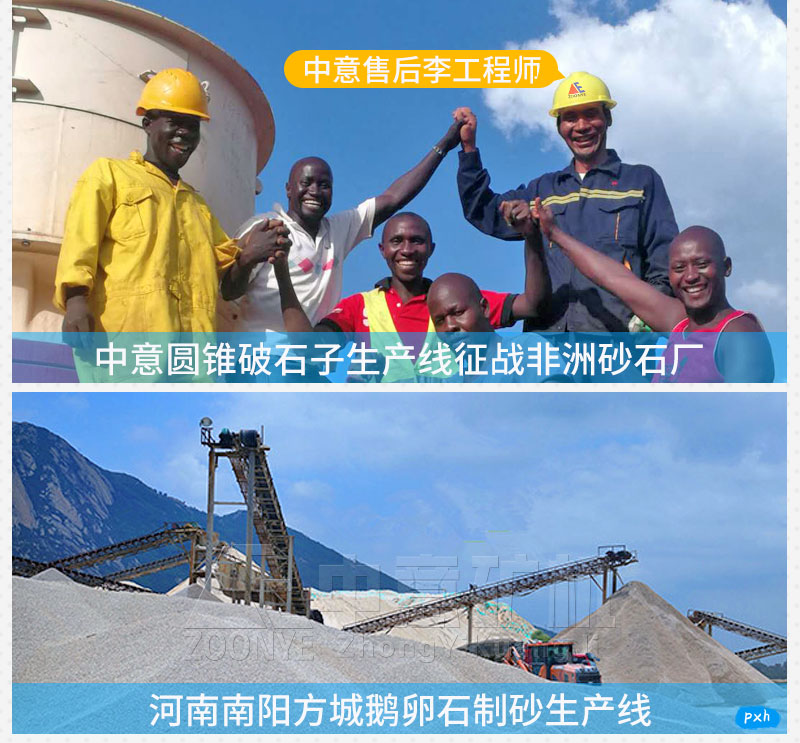

客戶案例

技術參數
