產品介紹

　　單缸圓錐破碎機是我公司吸收國外技術，結合圓錐破碎機領域的創新技術進展研發設計的一種高效率圓錐破碎機。外形非常的簡潔緊湊， 通過底部單缸的設計結構，完成了排料口直接調節、預防過鐵、 清腔的三個重要功能。因此，單缸液壓圓錐破碎機沒有外置的排料口調節機構， 也沒有外部液壓缸或者彈簧的防過鐵裝置，整體外形結構簡單緊湊。單缸液壓圓錐破碎機分為多種沖程，分別應用于粗碎和中細碎作業， 廣泛應用于冶金、建筑、公路、化工、建材工業中，適于破碎高硬度和高磨蝕性的礦石及巖石。

產品特點

1、液壓調節排料口，只需按鈕控制，即省工、又省事，并且可實現無級調整，調節可控性高。

2、單缸液壓調節主軸、錐體、整體升降達到調節排料口大小的目的，并解決了側缸和上機架傾斜損壞主機的問題。

3、液壓自動調節工作壓力系統，破碎腔內有時會不可避免地進入超破碎壓力物料，壓力調節系統自動啟動，進行卸壓保護，排料口自動放大，讓不可破碎物通過排料口排出機器，達到保護設備目的。

4、易損件更換快捷，為了節省易損件的更換時間，軋臼壁與錐體之間的接合面貼合穩固、牢靠，不再灌充填補劑，省去了每次換件的剔除和填充、填補料時間，并且軋臼壁的安裝牢靠，也省去了填充料的資金浪費。

5、液壓工作壓力低，整個設備的液壓系統工作壓力都較低(不屬高壓液力系統)對液壓件及主機壓力較小，液壓系統更持久穩定，省去對液壓系統的擔心。

6、安裝運輸方便快捷，由于該機型設計*，高效，其體積和重量都相對較小，這對吊裝、運輸、換件，檢修的要求較低。

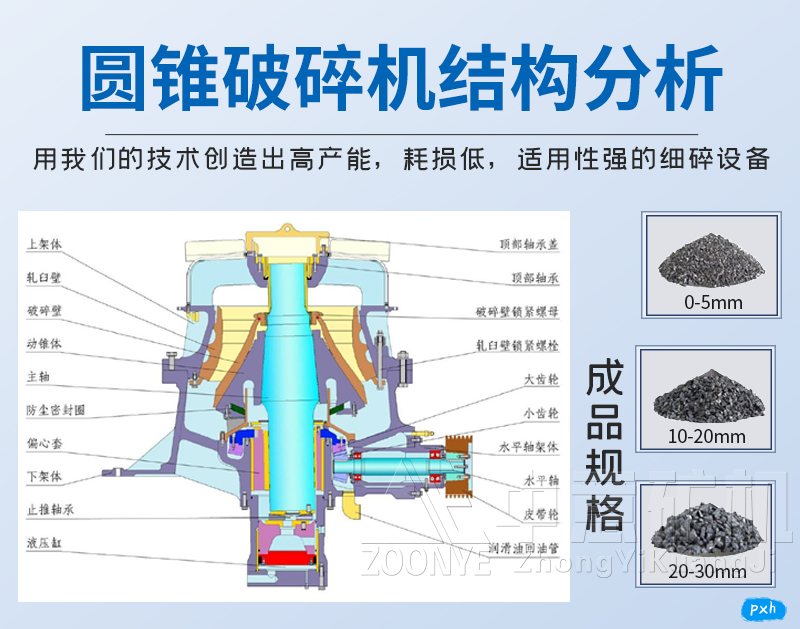

內部結構

　　單缸圓錐破碎機結構組成分為六大部分，分別是上機架總成、下機架總成、動錐總成、傳動軸總成、偏心套總成、液壓缸體總成。

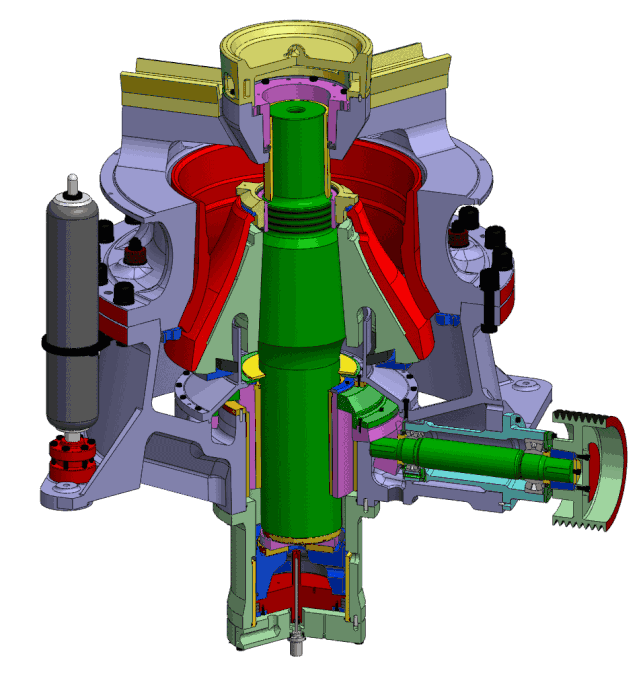

工作原理

單缸液壓圓錐破碎機工作原理

　　破碎過程是在定錐和偏心旋轉的動錐之間完成的。破碎機的水平軸由電動機通過三角膠帶驅動，水平軸通過齒輪帶動偏心套，偏心套迫使主軸旋回運動產生偏心距。給料通過破碎機上部的給料口進入破碎機，碎石通過破碎機下部排料口排出。

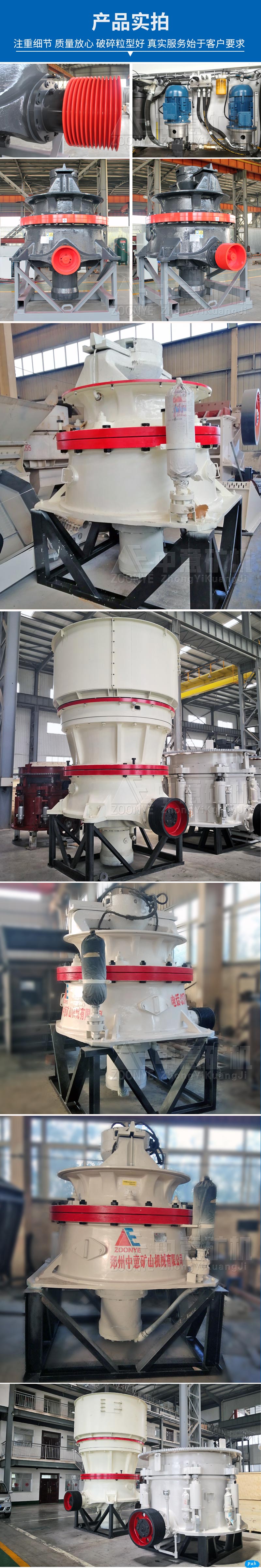

廠家實拍

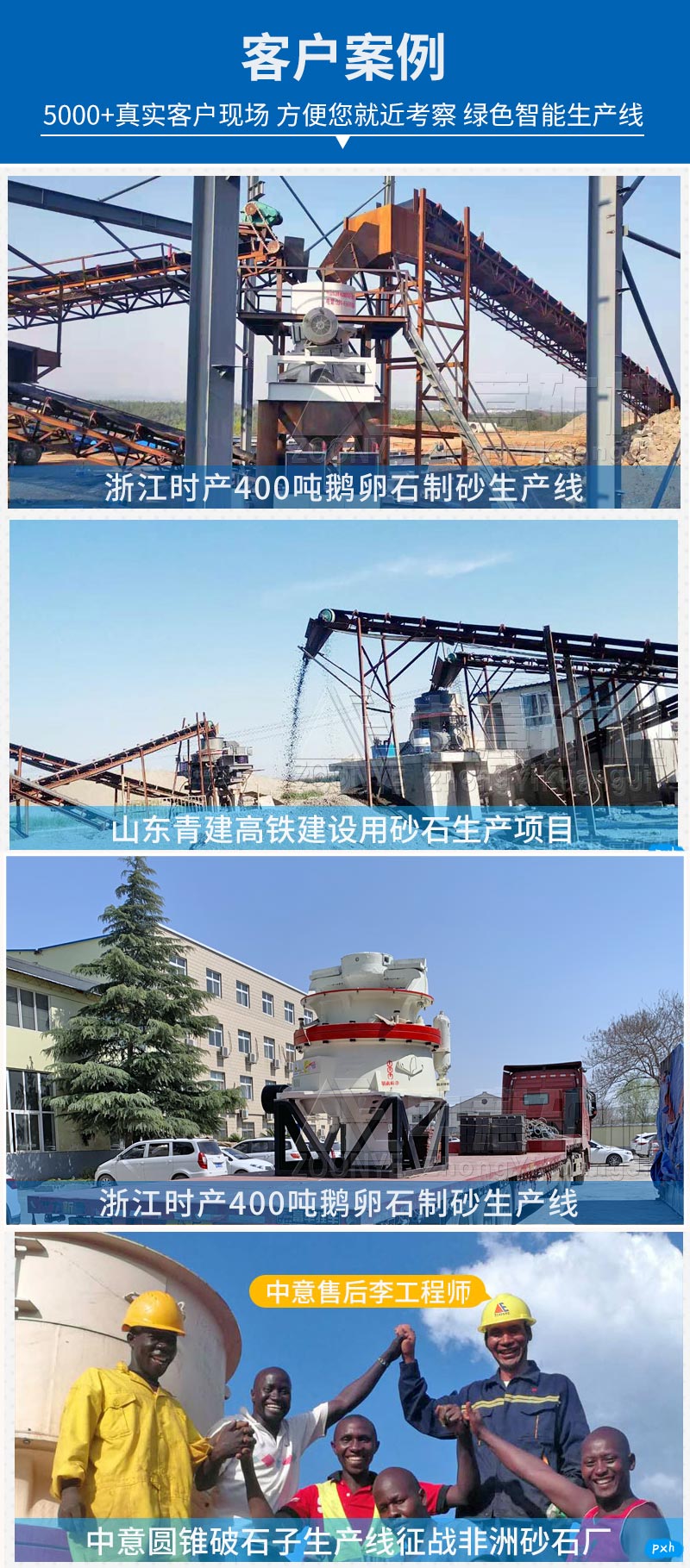

客戶案例

技術參數
