產品介紹

　　香蕉篩是以外形來定義的，也被稱之為香蕉振動篩，具有箱式振動器和多段不同傾角篩面的直線振動篩，篩箱的形狀與香蕉相似。主要用于細粒含量高的大、中粒級物料的粒度分級，亦可用于脫水、脫介和脫泥等作業(細粒指粒度小于篩孔尺寸一半以下的顆粒)。

　　香蕉篩是在直線振動篩上注入香蕉形多段篩面的專有技術設計而成的。在入料端有一較大的斜坡篩面，隨后緊接著以一定數目的角度逐級下降，直到出粒口為止，入料端的斜坡篩面可使更多的物料通過篩面時有較高的篩分速度和較薄的物料分層。因?yàn)榇髩K物料較快地穿過陡坡，這種較早地分層使細的顆粒更快的靠近篩面，能相對不受阻礙地通過縫隙，所以，香蕉篩具有很高的篩分效率和高于傳統分級篩1.5-2倍處理量的特點，是大型生產線中很受歡迎的篩分機械產品。

產品結構

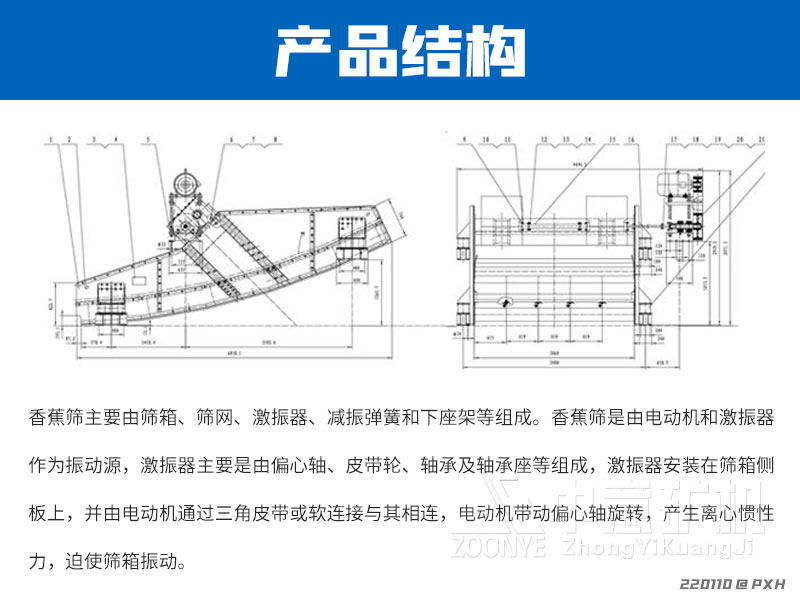

　　香蕉篩是由電動機和激振器作為振動源，激振器主要是由偏心軸、皮帶輪、軸承及軸承座等組成，激振器安裝在篩箱側板上，并由電動機通過三角皮帶或軟連接與其相連，電動機帶動偏心軸旋轉，產生離心慣性力，迫使篩箱振動。香蕉篩篩箱運動軌跡為橢圓，同時篩面有較大的傾角(20°)，物料從入料端落入篩網后在振動力的作用下迅速前進、松散透篩，完成篩分作業。

產品優勢

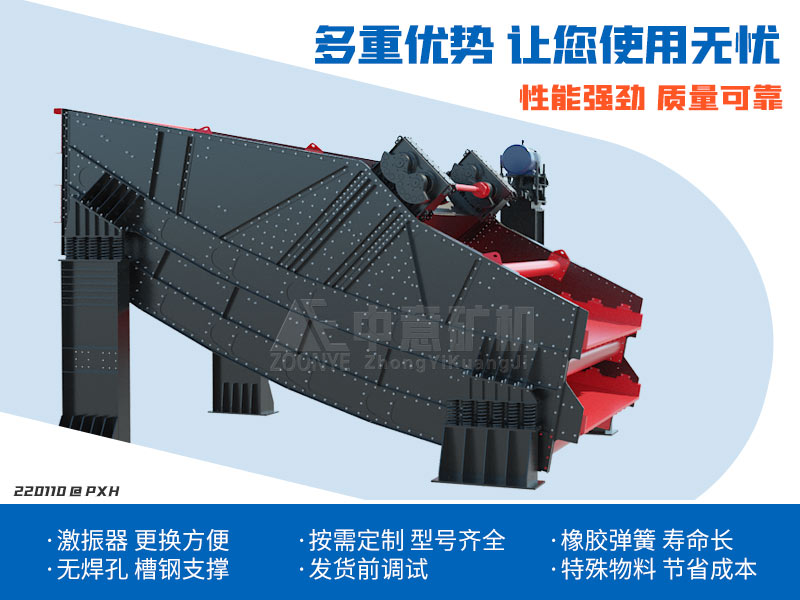

　　1、功率消耗少，振動強度大(9-12mm)，篩分效率高(>95%);

　　2、結構簡單緊湊、剛度大、強度高，物料處理能力大;

　　3、重量輕，工作噪音低，運行平穩;

　　4、長壽命，篩體使用壽命高達10年，激振器使用壽命大于6萬小時;

　　5、篩機操作維護簡單、使用安全、性價比高。

產品用途

　　香蕉篩是一種具有較大篩分能力的大中型篩分機械，適用于燒結礦、煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分，廣泛應用于冶金、煤炭、建材、耐火材料等行業。

產品特點

　　中意香蕉篩篩分效率高，篩網采用聚胺脂材料，減振彈簧為鋼簧。安裝形式為座式安裝，篩面傾角的調整可通過改變彈簧支座位置高度來實現。電動機可安裝在篩框的左側，也可安裝在篩框的右側，如無特殊要求，制造廠按物料運動方向的右側安裝供貨。

工作原理

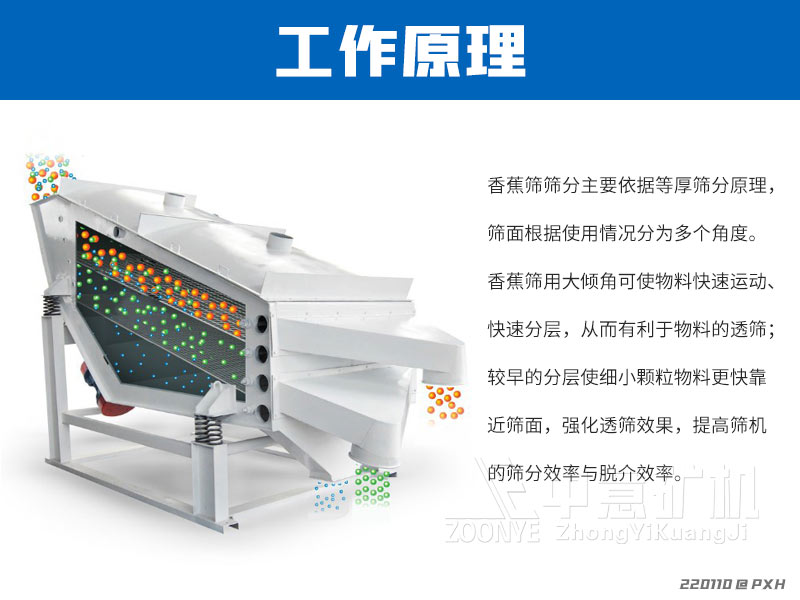

　　香蕉振動篩在入料端有一斜坡面，先以34°開始，緊接著以一定數目的角度下降到大約為10°的出料端為止。篩面采用不同傾角的折線形式，從入料端到出料端物料層厚度是不變。各段篩面上物料量與流速比值穩定、料層較高，呈現均勻狀態，篩分效率提高，比相同有效面積篩分機的處理量提高1-2倍，對于細粒含量高，特別是物料中料度占分級粒度尺寸小于1/2的物料含量較大時，香蕉型振動篩分機具有很高的篩分效率。

技術參數
